Eyewhale D1050 RC-Kran

Der Eyewhale D1050 RC-Kran ist ein hydraulischer Mobilkran im Maßstab 1:14 in Profiqualität, der für anspruchsvolle RC-Baumaschinen-Enthusiasten, großformatige Baustellen, gewerbliche Vorführungen und Sammler entwickelt wurde, die einen hochdetaillierten, voll funktionsfähigen Kran suchen.

Mit einem Gewicht von ca. 22,75 kg kombiniert der D1050 eine umfangreiche Edelstahlkonstruktion, CNC-Fertigung, ein hochentwickeltes Hydrauliksystem, 6X6-Allradantrieb, Allradlenkung, Differenzialschlösser, hydraulische Stützen, einen Teleskopausleger, einen verstellbaren Gitterausleger und ein hochwertiges FlySky PL18EV-Funksystem.

Im Gegensatz zu kleineren, elektrisch betriebenen Baumaschinenmodellen nutzt der D1050 eine umfangreiche Kombination aus hydraulischen, bürstenlosen, mechanischen und elektronischen Systemen, um den Betrieb eines voll großen Mobilbaukrans nachzubilden.

Präzisionsmetallkonstruktion

Der Eyewhale D1050 wird unter Verwendung einer Kombination fortschrittlicher Fertigungsverfahren hergestellt, darunter:

• Laserzuschnitt von Edelstahl

• Laserverschweißen

• CNC-Bearbeitungstechnologie

• Strukturelle Edelstahlkomponenten

• Auslegerkomponenten aus 7075-Aluminiumlegierung

Diese Fertigungsmethoden verleihen dem Modell die für einen Kran mit einem Gewicht von ca. 22,75 kg erforderliche Festigkeit und Präzision.

Die mitgelieferten Reifen sind ebenfalls speziell verstärkt, um dem erheblichen Gewicht des Fahrzeugs standzuhalten.

6X6-Allradantrieb

Der D1050 verfügt über ein 6X6-Allradantriebssystem, das alle drei Achsen antreibt.

Der Antrieb umfasst einen internen bürstenlosen 3060-Motor, kombiniert mit einem planetaren Zweistufenschaltgetriebe.

Die Kraft wird über einen dreifachen, an den Rädern untersetzten Antrieb übertragen, der Folgendes umfasst:

• Differenziale

• Differenzialschlösser

• Untersetzung an den Rädern

• Drei angetriebene Achsen

Diese Antriebskonfiguration verleiht dem Kran eine größere Traktion und Kontrolle beim Manövrieren in einer RC-Baumasschinenumgebung.

Allradlenkung mit vier Lenkmodi

Zusätzlich zum 6X6-Antrieb verfügt der Eyewhale D1050 über Allradlenkung.

Das Lenksystem unterstützt vier verschiedene Lenkmodi, was dem Bediener zusätzliche Manövrierbarkeit beim Positionieren einer so großen Maschine bietet.

Das Fahrgestell hat einen Wenderadius von ca. 400 mm, sodass der Kran engere Manöver ausführen kann, als normalerweise bei einem Modell dieser Größe zu erwarten wäre.

Ein spezieller Hobbywing 15A UBEC versorgt das Lenksystem unabhängig mit Strom.

Hydraulisch anhebbares Fahrgestell

Der D1050 verfügt über ein hydraulisch verstellbares Fahrgestell, mit dem das Fahrgestell hydraulisch angehoben und abgesenkt werden kann.

Dies ist Teil des umfangreichen Hydrauliksystems des Krans und fügt eine weitere realistische Arbeitsfunktion neben dem Hauptausleger und den Stützen hinzu.

Hydraulisches Stützsystem

Ein stabiler Kranbetrieb erfordert eine ordnungsgemäße Abstützung, und der D1050 verfügt über ein hydraulisches Stützsystem.

Ein hydraulisches Wegeleitventil steuert:

• Horizontale hydraulische Stützen

• Vertikale hydraulische Stützen

• Hydraulisches Anheben/Absenken des Fahrgestells

Die Stützen können daher vor Hebevorgängen ausgefahren werden, um den Kran abzustützen und zu stabilisieren.

Dies erhöht den Realismus des Aufstellvorgangs im Vergleich zu einfacheren RC-Kranen mit manuell positionierten Stützen erheblich.

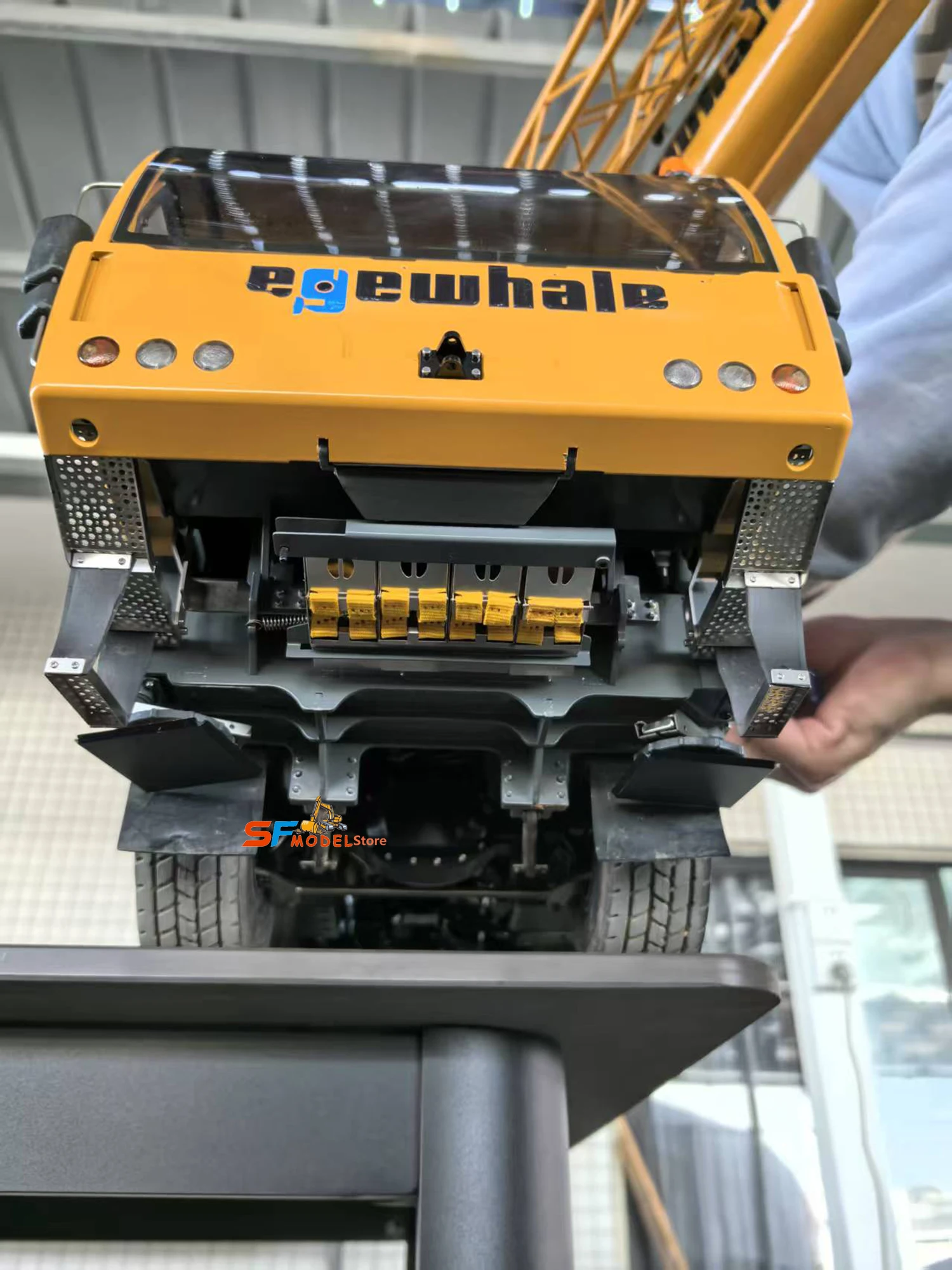

Vierfach-Hydrauliksystem des Oberwagens

Der Oberwagen verfügt über ein separates hydraulisches Vierwege-Ventilsystem.

Zu den Hydraulikfunktionen gehören:

• Neigung des Oberwagens/Fahrzeugs

• Neigung des Hauptauslegers

• Betrieb des Teleskopauslegers

• Anheben des Gegengewichts

Dies ermöglicht den hydraulischen Betrieb mehrerer wichtiger Kranfunktionen und bildet die Betriebsablaufabfolge von voll großen Mobilbaukranen originalgetreu nach.

Teleskopischer Hauptausleger

Der D1050 verwendet ein einzylindriges Teleskopauslegersystem mit Seilfolge.

Der äußere Ausleger ist aus Edelstahl gefertigt, während der innere Ausleger aus 7075-Aluminiumlegierung besteht und so Steifigkeit mit reduzierter bewegter Masse kombiniert.

Die mitgelieferten technischen Daten geben die maximale Teleskoplänge mit 2750 an, wobei die Einheit vor der Veröffentlichung bestätigt werden sollte.

Der hydraulische Teleskopmechanismus ermöglicht es dem Bediener, den Ausleger ferngesteuert aus- und einzufahren.

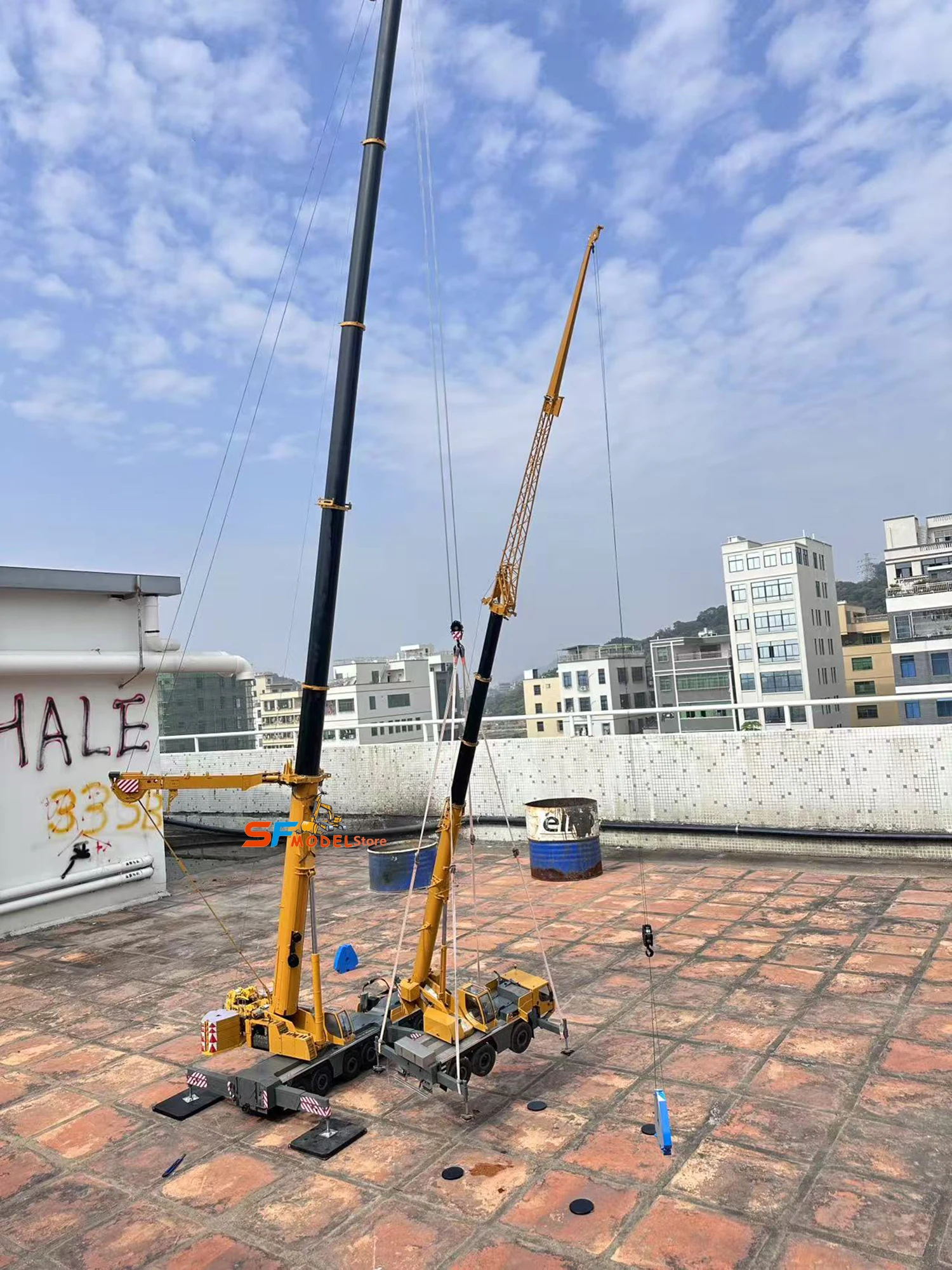

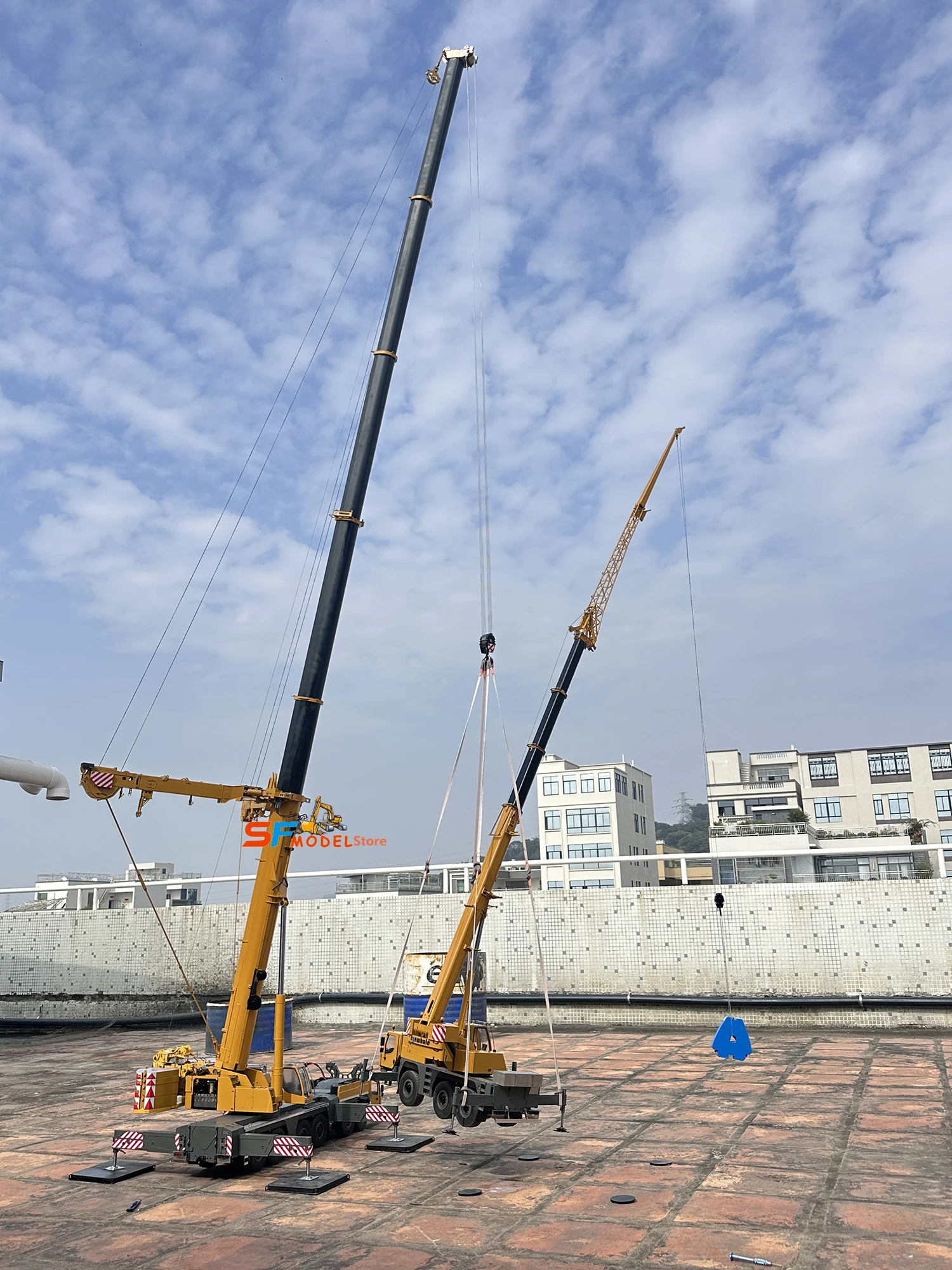

Verstellbarer Gitterausleger

Ein verstellbarer Gitterausleger ist serienmäßig enthalten.

Der Gitterausleger hat eine angegebene maximale Länge von ca. 3800 mm, was die Arbeitskonfiguration des Krans für großformatige RC-Hebevorgänge weiter erweitert.

Zusammen mit dem teleskopischen Hauptausleger verleiht er dem D1050 eine deutlich größere Betriebsstruktur als herkömmliche RC-Baumaschinenkrane.

Bürstenloser Schwungantrieb

Die Rotation des Oberwagens wird von einem bürstenlosen Motor in Kombination mit einem planetaren Untersetzungsgetriebe angetrieben.

Dieses System ist darauf ausgelegt, eine kontrollierte Kranrotation zu ermöglichen und dabei die erhebliche Masse der Oberwagenskonstruktion zu bewältigen.

Das planetare Untersetzungsgetriebe trägt zur Bereitstellung des Drehmoments bei, das für einen reibungslosen Schwungbetrieb erforderlich ist.

Bürstenloser planetarer Winde

Die Hebewinde verwendet ebenfalls einen bürstenlosen Motor mit planetarem Untersetzungsgetriebe.

Diese Konfiguration bietet das kontrollierte Drehmoment, das für das Anheben und Absenken von Lasten über das Hebesystem des Krans erforderlich ist.

Der Einsatz spezieller bürstenloser Antriebskomponenten im gesamten D1050 spiegelt die fortschrittlichere Konstruktion des Modells wider.

FlySky PL18EV-Funksystem

Der Eyewhale D1050 enthält ein FlySky PL18EV-Ferngesteuerungssystem.

Aufgrund der großen Anzahl an unabhängigen Funktionen, die in den Kran integriert sind, verwendet das Modell drei 12-Kanal-Empfänger:

• 2 × 12-Kanal-Empfänger für das Fahrgestell

• 1 × 12-Kanal-Empfänger für den Oberwagen

Dies bietet die erforderliche Kanalkapazität zur Steuerung des Antriebs, der Lenkung, der Hydraulik, des Krankörpers, der Stützen, der Beleuchtung und anderer Funktionen.

Unabhängige elektronische Systeme

Der D1050 verwendet mehrere spezielle elektronische Systeme, anstatt sich auf einen einzigen Basistroller zu verlassen.

Dazu gehören:

• Hobbywing 60A Fahr-ESC

• Hobbywing 15A UBEC für unabhängige Lenkstromversorgung

• Dreifacher 30A bürstenloser ESC

• Bürstenloser Antriebsmotor

• Bürstenloser Schwungmotor

• Bürstenloser Windenmotor

• Mehrere Servos

• Drei Empfänger

Diese Anordnung ermöglicht die unabhängige Steuerung der zahlreichen Systeme des Krans.

Angry Bear Sound- und Beleuchtungssystem

Der D1050 ist mit einem Angry Bear Sound- und Beleuchtungssystem ausgestattet.

Die integrierte Beleuchtung bildet das Erscheinungsbild eines arbeitenden Mobilbaukrans nach, während das Soundsystem während der Fahrt und des Kranbetriebs realistische Betriebsgeräusche hinzufügt.

Zusammen verbessern diese Funktionen die Präsenz des Modells bei Vorführungen und großformatigen RC-Baumaschinen-Sitzungen.

Kabinen-Displayschirm

Die Krankabine verfügt über einen integrierten Displayschirm, der ein weiteres realistisches Detail zur Bedienerkabine hinzufügt.

Dies ergänzt die detaillierte Außenkonstruktion und die fortschrittlichen elektronischen Systeme des gesamten Fahrzeugs.

Große 1/14-Maßstabs-Konstruktion

Obwohl der D1050 im Maßstab 1:14 gebaut ist, handelt es sich um eine sehr substanzielle RC-Baumaschine.

Seine Gesamtabmessungen sind ungefähr:

• Länge: 842 mm

• Breite: 183 mm

• Höhe: 275 mm

• Gewicht: ca. 22,75 kg

Seine Größe ermöglicht es ihm, neben großen RC-Baggern, Radladern, Gelenkkipplern, Bulldozern, Transportfahrzeugen und anderen Baumaschinen im Maßstab 1:14 zu arbeiten.

Produktspezifikationen

Hydraulikfunktionen

Der Eyewhale D1050 verfügt über ein umfangreiches Hydrauliksystem, das mehrere wichtige Funktionen steuert.

Das hydraulische Fahrgestell und das Wegeleitventil steuern:

• Anheben und Absenken des Fahrgestells

• Horizontale Stützen

• Vertikale Stützen

Das hydraulische Vierwegeventil des Oberwagens steuert:

• Neigung des Oberwagens/Fahrzeugs

• Neigung des Hauptauslegers

• Teleskopausleger

• Anheben des Gegengewichts

Dies macht das Hydrauliksystem zu einem der prägenden Merkmale des D1050 und bietet einen erheblich realistischeren Betrieb als einfachere elektrische RC-Krane.

Lieferumfang

• 1 × Eyewhale D1050 1/14 Hydraulischer RC-Mobilbaukran

• Motorsystem

• Servos

• Elektronische Drehzahlregler

• Hydrauliksystem

• Angry Bear Soundsystem

• Angry Bear Beleuchtungssystem

• FlySky PL18EV Fernsteuerung

• 3 × 12-Kanal-Empfänger

Nicht im Lieferumfang enthalten

• Hydrauliköl

• Akku


• Ladegerät

Diese Artikel müssen separat erworben werden, bevor der Kran betrieben werden kann.

Eyewhale D1050 – Professioneller 1:14 RC-Mobilkran

Der Eyewhale D1050 RC-Kran wurde für Nutzer entwickelt, die eine der massiveren und technisch anspruchsvolleren Maschinen für eine großformatige RC-Baustellenumgebung suchen.

Mit ca. 22,75 kg vereint er 6X6-Allradantrieb, vierstufige Allradlenkung, Differenzialsperren, hydraulische Fahrwerkseinstellung, hydraulische Abstützungen, einen hydraulischen Teleskopausleger, einen Gitterausleger mit variabler Länge, ein hydraulisches Gegengewichtssystem, bürstenlose Schwenkfunktion, bürstenlose Windenfunktion, drei 12-Kanal-Empfänger und FlySky PL18EV-Steuerung in einer hochdetaillierten Plattform.

Die Edelstahlkonstruktion, CNC-gefertigten Komponenten, der Ausleger aus 7075-Aluminiumlegierung, das hochentwickelte Antriebssystem, die Hydrauliksysteme, Beleuchtung, Sound und das Kabinen-Display machen den D1050 für anspruchsvolle RC-Baustellenfans, Sammler, Vorführungen und großformatige Baustellenszenarien geeignet.

Heavy Duty RC bietet Kundendienst und Ersatzteilunterstützung für qualifizierte RC-Baumaschinen, wobei die entsprechenden Modelle von unserer 1-Jahres-Garantie abgedeckt sind.
